Kas yra kopėčių formos čiaupas ir kodėl tai sukelia didelio tikslumo sriegio apdirbimą

Lsumatoriaus formos čiaupaiyra naujos kartos didelio efektyvumo sriegimo įrankiai, skirti pagerinti drožlių pašalinimą, sumažinti atsparumą pjovimui ir pagerinti sriegio tikslumą sudėtingoje apdirbimo aplinkoje. Skirtingai nuo tradicinių čiaupų, laiptelių geometrija laipsniškai paskirsto pjovimo apkrovas, pagerindama stabilumą ir įrankio tarnavimo laiką. Šiame išsamiame vadove nagrinėjama kopėčių formos čiaupų struktūra, pranašumai, medžiagų suderinamumas, pramoninis pritaikymas ir pasirinkimo kriterijai. Nesvarbu, ar naudojate CNC apdirbimo centrus, ar įprastas gręžimo sistemas, šios naujoviškos sriegio konstrukcijos supratimas gali žymiai pagerinti jūsų sriegimo efektyvumą.

Turinys

• 1. Kas yra kopėčių formos čiaupas?
• 2. Struktūrinis projektavimas ir darbo principas
• 3. Pagrindiniai privalumai, palyginti su įprastiniais čiaupais
• 4. Tinkamos medžiagos ir pritaikymas
• 5. Palyginimo lentelė: kopėčių formos ir tradicinis čiaupas
• 6. Kaip pasirinkti tinkamą kopėčių formos čiaupą
• 7. Priežiūra ir geriausia praktika
• 8. Pramonės šakos, kurios naudingiausios
• 9. Dažnai užduodami klausimai

1. Kas yra kopėčių formos čiaupas?

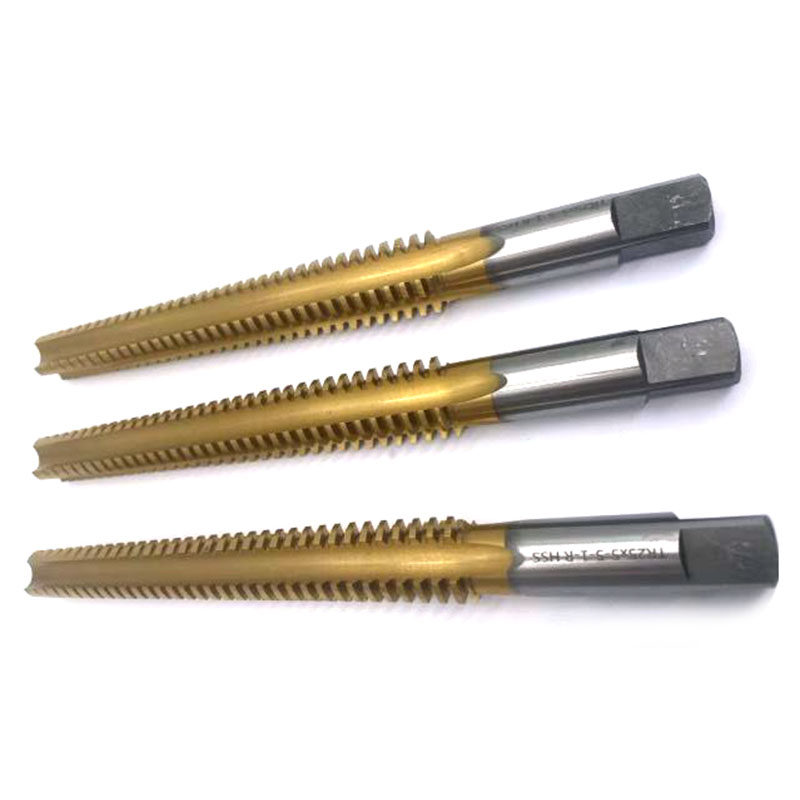

A kopėčių formos čiaupasyra specializuotas sriegimo įrankis, sukurtas su laiptuota pjovimo geometrija, primenančia kopėčių struktūrą. Užuot įjungę visą sriegio profilį iš karto, pjovimo dantys išdėstomi palaipsniui. Kiekvienas „žingsnis“ laipsniškai pašalina dalį medžiagos, sumažindamas sukimo momento apkrovą ir pagerindamas matmenų tikslumą.

Ši pažangi sriegio konstrukcija ypač efektyvi didelio tikslumo CNC aplinkoje, kur įrankio tarnavimo laikas, stabilumas ir pakartojamumas yra labai svarbūs. Tokios įmonės kaipNeresturi rafinuotą kopėčių formos čiaupo dizainą, kad optimizuotų drožlių srautą ir sumažintų vibraciją sriegimo operacijų metu.

2. Struktūrinis projektavimas ir darbo principas

2.1 Progresyvūs pjovimo kraštai

Pagrindinė naujovė slypi daugiapakopėje dantų geometrijoje:

• Pirmas etapas: grubios medžiagos pašalinimas
• Tarpinis etapas: Pusapdailinis formavimas
• Galutinis etapas: Tiksli apdaila

2.2 Lustų evakuacijos patobulinimas

Kadangi medžiaga pašalinama palaipsniui, drožlės yra mažesnės ir lengviau pašalinamos. Tai sumažina užsikimšimą aklinose skylėse ir pagerina paviršiaus apdailą.

2.3 Sumažintas sukimo momento pasiskirstymas

Užuot sutelkę įtampą ties pirmaisiais dantimis (kaip tradiciniuose čiaupuose), kopėčių formos čiaupai tolygiai paskirsto pjovimo jėgas. Tai žymiai sumažina didžiausio sukimo momento vertes.

3. Pagrindiniai privalumai, palyginti su įprastiniais čiaupais

• Patobulintas siūlų tikslumas– Sumažintas įlinkis užtikrina griežtesnius leistinus nuokrypius.
• Ilgesnis įrankio tarnavimo laikas– Tolygus įtempių pasiskirstymas apsaugo nuo priešlaikinio nusidėvėjimo.
• Mažesnis pjovimo momentas– Idealiai tinka mažiems arba subtiliems ruošiniams.
• Patobulinta paviršiaus apdaila– Progresyvus apdailos etapas pagerina siūlų lygumą.
• Sumažėjusi lūžių rizika– Ypač svarbu naudojant aklinas angas.

4. Tinkamos medžiagos ir pritaikymas

Kopėčių formos čiaupai yra universalūs ir suderinami su įvairiomis medžiagomis:

Šie čiaupai dažniausiai naudojami:

• Automobilių variklių komponentai
• Orlaivių erdvės konstrukcinės dalys
• Tikslioji medicinos įranga
• Pramoninių mašinų gamyba

5. Palyginimas: kopėčių formos čiaupas ir tradicinis čiaupas

6. Kaip pasirinkti tinkamą kopėčių formos čiaupą

6.1 Apsvarstykite medžiagos tipą

Dangos ir pagrindo medžiagą rinkitės pagal ruošinio kietumą.

6.2 Skylės tipas

• Aklinos skylės – pirmenybę teikite drožlių evakavimo projektui.
• Per skylutes – priimtinas didesnis greitis.

6.3 Standartinis siūlas

Užtikrinkite suderinamumą su ISO, UNC, UNF ar kitais sriegių standartais, kurių reikalauja jūsų programa.

6.4 Mašinos galimybės

CNC staklės su stabiliu veleno valdymu maksimaliai padidina kopėčių formos čiaupo našumą.

7. Priežiūra ir geriausia praktika

• Naudokite tinkamus pjovimo skysčius.
• Stebėkite sukimo momento pokyčius, kad anksti pastebėtumėte nusidėvėjimą.
• Venkite per didelių pašarų normų.
• Laikykite čiaupus apsauginiuose dėkluose, kad nesusidarytų mikroschemos.

8. Pramonės šakos, kurios naudingiausios

Pramonės, reikalaujančios didelio pakartojamumo ir minimalios prastovos, įgyja didžiausią vertę:

• Automobilių gamyba
• Aviacijos inžinerija
• Medicinos prietaisų gamyba
• Energetikos įrangos gamyba

Gamintojai, bendradarbiaujantys su Neres, praneša apie išmatuojamus siūlų konsistencijos patobulinimus ir sumažintus laužo kiekius masinės gamybos linijose.

9. Dažnai užduodami klausimai

1 klausimas: ar kopėčių formos čiaupas tinkamas greitam apdirbimui?

Taip. Jo progresyvi pjovimo struktūra sumažina vibraciją ir leidžia didesniam suklio greičiui kontroliuojamomis sąlygomis.

2 klausimas: ar tam reikia specialių mašinų?

Nereikia jokios specialios mašinos, tačiau CNC sistemos su stabiliu sukimo momento stebėjimu užtikrina optimalius rezultatus.

3 klausimas: ar kopėčių formos čiaupai gali sumažinti sriegio defektus?

absoliučiai. Progresyvus pjovimas sumažina plyšimą, įbrėžimų susidarymą ir matmenų neatitikimus.

4 klausimas: ar jie yra ekonomiški, palyginti su standartiniais čiaupais?

Nors pradinės išlaidos gali būti šiek tiek didesnės, ilgesnis įrankių tarnavimo laikas ir mažesnis laužas daro juos ekonomiškai naudingus.

5 klausimas: kaip dažnai juos reikia keisti?

Keitimo ciklai priklauso nuo medžiagos ir gamybos apimties, tačiau sukimo momento stebėjimas yra geriausias nusidėvėjimo rodiklis.

Išvada: kodėl kopėčių formos čiaupai atspindi sriegimo ateitį

Kopėčių formos čiaupai sujungia inžinerinį tikslumą ir praktinį efektyvumą. Palaipsniui paskirstydami pjovimo apkrovas, pagerindami drožlių pašalinimą ir pagerindami sriegio apdailos kokybę, jie pašalina pagrindinius tradicinių sriegimo įrankių trūkumus. Gamintojams, siekiantiems didesnio našumo, geresnio tikslumo ir mažesnės veiklos rizikos, kopėčių formos kranai suteikia aiškų konkurencinį pranašumą.

Jei norite pagerinti savo sriegimo efektyvumą naudodami pažangius kopėčių formos čiaupų sprendimus, išbandykite profesionalias Neres galimybes. Jų tikslios gamybos patirtis užtikrina pastovią kokybę ir patikimą veikimą sudėtingose ​​srityse.

Pasiruošę padidinti sriegimo efektyvumą ir sumažinti gamybos sąnaudas?Susisiekite su mumisŠiandien sužinokite, kaip kopėčių formos čiaupai gali pakeisti jūsų apdirbimo operacijas.
