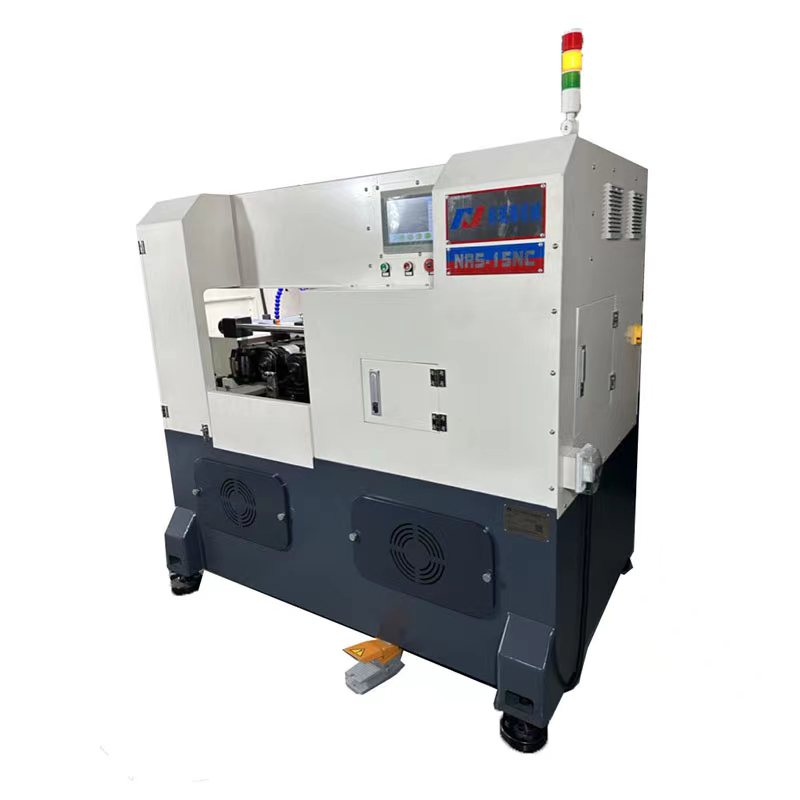

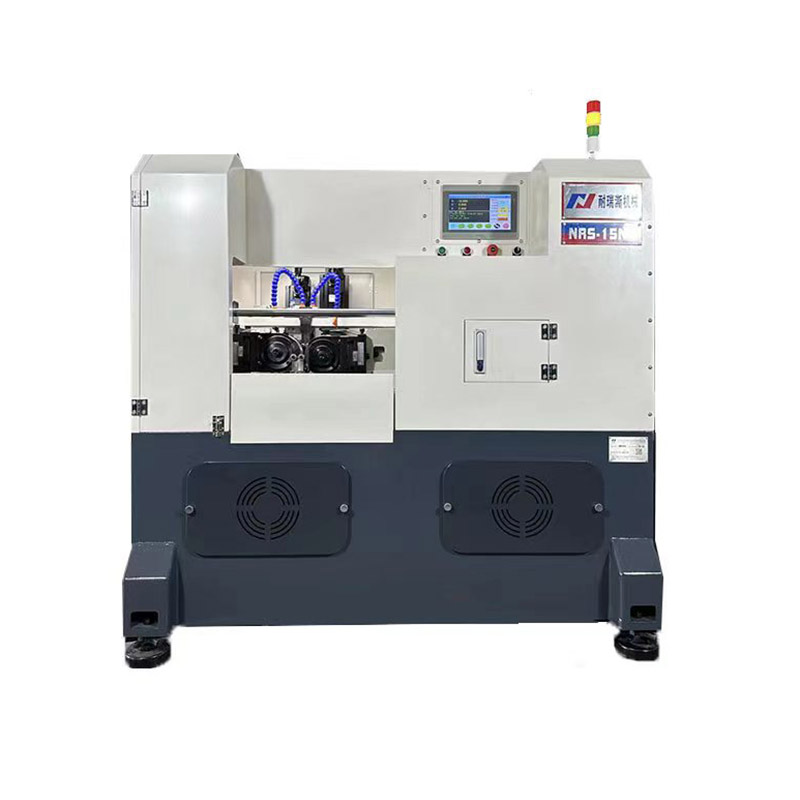

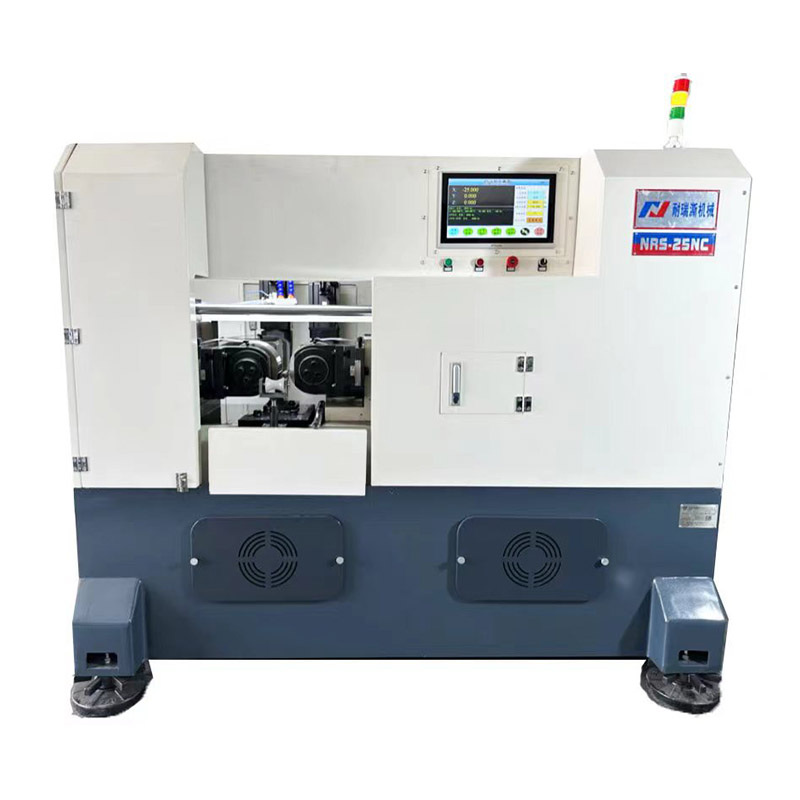

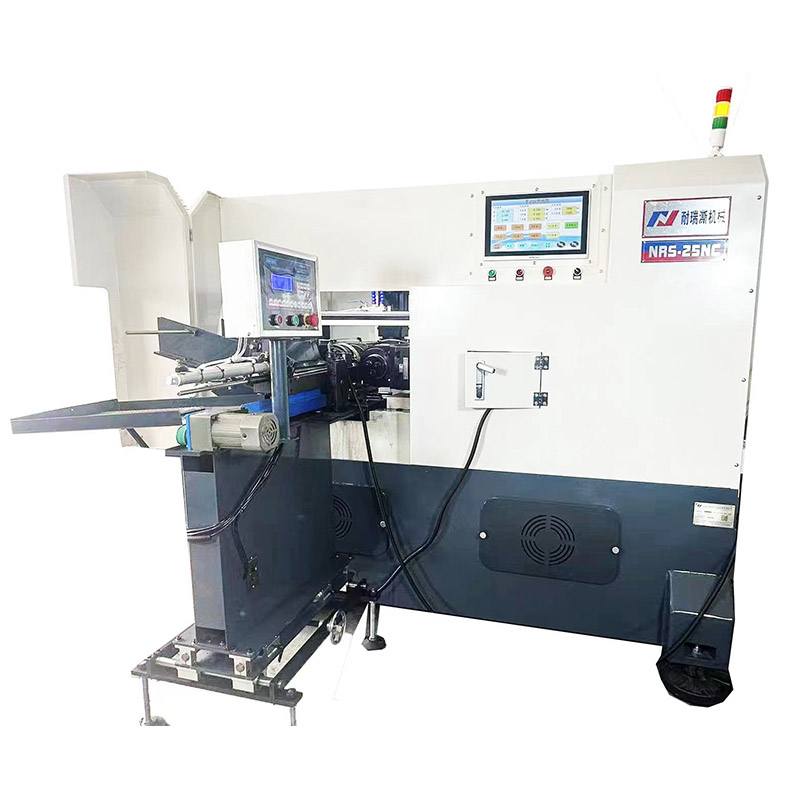

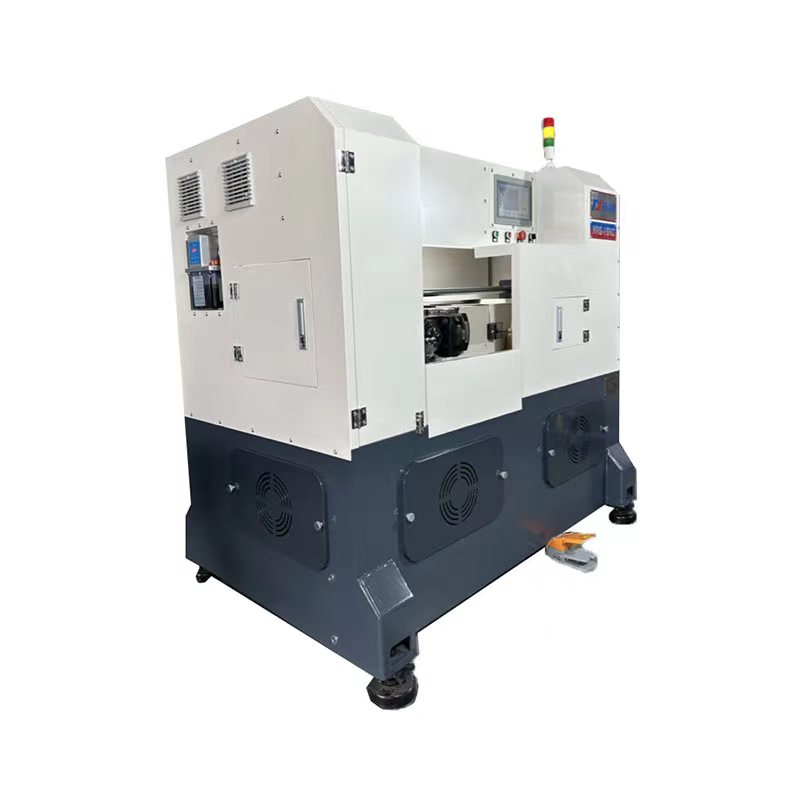

CNC servo-motorinis siūlų riedėjimo mašina

CNC servo-motorinis siūlų riedėjimo mašina

I 、 Pagrindinės šios CNC sriegių riedėjimo mašinos savybės:

   A. Modelio kodas yra „Servo Motor Drive“, maksimalus išėjimas 30TONS.

  B. Šie ruošiniai gali būti gaminami pagal ritinėlio tipą:

   1.

       Skersmuo ≤φ80mm, žingsnis ≤ 8,0 mm, maksimalus ilgis yra 150 mm

  2.

C. Struktūrinės savybės: Du ritininius velenus varo servo varikliai, o tiekimo veleną suvynioja servo varikliai

     Karoliuko strypo perkėlimas į pašarą.

D. Ši riedėjimo mašina taip pat gali apdoroti įvairius dantų formos produktus, tokius kaip: kirmino dantys, trapecijos dantys, rutulys

   Reikia nustatyti varžtą, riedėjimą, riedėjimą, riedėjimo griovelį ir kt. Reikia nustatyti pagal piešimo paviršių.

II 、 Techninės specifikacijos:

 1. Išorinis riedėjimo sriegio skersmuo: φ3 ~ φ80mm

 2. Riedėjimo sriegio žingsnis: 0,6 ~ 8,0 mm

 3. Veleno greitis: 10 ~ 60 aps / min (Stepless greičio reguliavimas)

 4. Išorinis vielos ritinėlio skersmuo (MAX): φ210 mm, rakto dydis 20*8 mm/mm.

 5. Verplio išorinis skersmuo: φ75 mm (H7)

 6. Vielos volo plotis ir ilgis: ilgiausiai galima naudoti iki 150 mm, atsižvelgiant į ruošinio poreikį

 Su, - bendros bendros specifikacijos yra 35, 40, 50, 60, 70, 100 mm

  7. Maksimalus atstumas tarp dviejų verplių: 280 mm

 8. Mažiausias atstumas tarp dviejų verplių: 180 mm

 9. Maksimalus riedėjimo slėgis: 30TONS

 10. Roller Drive HorsePower: 11kW

 11. Feed propulsion horsepower :5.5KW

 12. Aukštis nuo žemės iki ritininio centro: 1050 mm

 13. Grindų plotas: 2100Lmm*1600Wmm*2100Hmm

 14. Grynasis svoris: 3200 kg; Bendrasis svoris: 3000 kg
