Kaip CNC servomotorinė sriegio valcavimo mašina gali pagerinti tikslumą, produktyvumą ir sriegio kokybę

Straipsnio santrauka: A CNC servovariklio sriegių valcavimo mašinasukurtas gamintojams, kuriems reikia tikslių, pakartojamų ir efektyvių siūlų formavimo rezultatų.NEREStiekia NRS-25NC/NRS-15NC serijas, kuriose yra servovaromi ritininiai velenai ir padavimo judėjimas, iki 30 tonų riedėjimo slėgis ir sriegio skersmuo φ3–φ80 mm. Šiame straipsnyje paaiškinami jo darbo pranašumai, techninės specifikacijos, taikymas ir pagrindiniai veiksniai, į kuriuos reikia atsižvelgti renkantis CNC sriegio valcavimo sprendimą.

Turinys

• Kodėl CNC servo technologija svarbi sriegio valcavimui?
• Kokios yra pagrindinės CNC servovariklio sriegio valcavimo mašinos savybės?
• Kokios yra pagrindinės techninės specifikacijos?
• Kokias programas jis gali valdyti?
• Kokios naudos gali tikėtis gamintojai?
• Kaip pasirinkti tinkamą sriegio valcavimo mašiną?
• Kodėl mašinos konfigūracija yra svarbi gamybai?
• Dažnai užduodami klausimai
• Išvada

Kodėl CNC servo technologija svarbi sriegio valcavimui?

Siūlų valcavimas yra šalto formavimo procesas, kurio metu sukietėję štampai spaudžia ruošinį, kad sukurtų sriegius nenupjaunant medžiagos. Gamintojams, gaminantiems tikslias tvirtinimo detales, velenus, varžtus, su sliekais susijusius komponentus ir kitas sriegines dalis, labai svarbu tiksliai kontroliuoti ritinėlio judėjimą ir padavimą.

CNC servovariklio sriegio valcavimo mašina pagerina šį procesą naudodama servovariklius ritinėlių velenams ir tiekimo judėjimui valdyti. Pagal NERES specifikacijas du ritininiai velenai yra varomi servo, o padavimo velenas taip pat naudoja servo valdymą. Ši konfigūracija suteikia labiau koordinuotą judesio sistemą sudėtingoms sriegio formavimo operacijoms.

Palyginti su pagrindine mechanine sąranka, CNC servo valdymas gali palengvinti gamybos parametrų valdymą ir kartojimą. Tai ypač naudinga, kai gamintojams reikia stabilių matmenų našumo kartotinėms gamybos partijoms.

Pirkėjams, tyrinėjantiems CNC servovariklio sriegio valcavimo mašiną, svarbiausi dalykai yra ruošinio matmenys, sriegio žingsnis, valcavimo slėgis, veleno greitis, štampų konfigūracija ir reikalingas gamybos būdas.

Kokios yra pagrindinės CNC servovariklio sriegio valcavimo mašinos savybės?

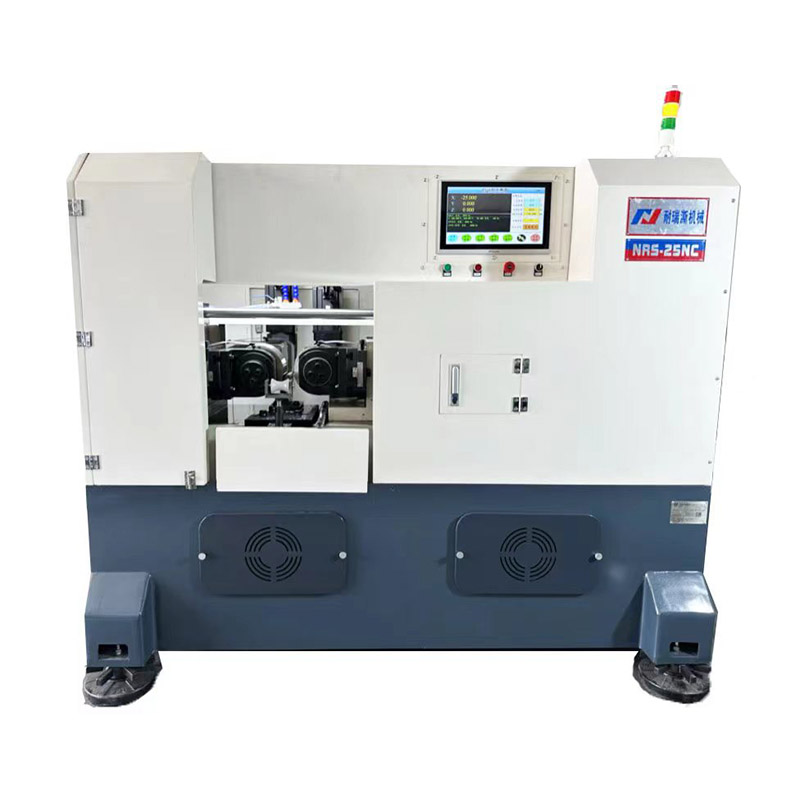

NERES NRS-25NC/NRS-15NC serija sujungia servo pavaros technologiją su standžia sriegio formavimo struktūra. Jo konstrukcija skirta tiek bendriems trikampiams sriegiams, tiek platesniam specializuotų dantų profilių asortimentui, priklausomai nuo pasirinktų valcavimo štampų ir ruošinio brėžinio.

• Servo variklio pavara:Ritininiai velenai ir padavimo judėjimas valdomi servo varikliais.
• Didelė riedėjimo jėga:Maksimalus riedėjimo slėgis siekia 30 tonų.
• Platus ruošinių asortimentas:Išorinis valcavimo sriegio skersmuo svyruoja nuo φ3 iki φ80 mm.
• Lankstus žingsnis:Sriegio žingsniai nuo 0,6 iki 8,0 mm palaikomi pagal nurodytas specifikacijas.
• Kintamasis veleno greitis:Suklio sukimosi greitis reguliuojamas nuo 10 iki 60 aps./min su bepakopiu greičio reguliavimu.
• Daug formavimo galimybių:Priklausomai nuo brėžinio ir ritinėlio konfigūracijos, mašina gali apdoroti sliekinius, trapecinius dantis, su rutuliniais varžtais susijusius profilius, raižytas ir riedėjimo griovelius.

Dėl šio derinio mašina tinka gamintojams, ieškantiems lanksčios platformos, o ne įrangos, apribotos viena standartine sriegio geometrija.

Kokios yra pagrindinės techninės specifikacijos?

Techninės specifikacijos yra labai svarbios vertinant, ar mašina tinka konkrečiai gamybos linijai. Šioje lentelėje apibendrinamos paskelbtos NERES CNC servovariklio modelio specifikacijos.

Paprastai naudojamų 55° ir 60° trikampių sriegių įstūmimui valcuoti, paskelbtoje specifikacijoje nurodyti ruošiniai iki φ80 mm skersmens, kurių didžiausias žingsnis yra 8,0 mm ir maksimalus ilgis 150 mm. Priklausomai nuo atitinkamos konfigūracijos, taip pat galimas tiekiamas valcavimas dažniausiai naudojamiems 55° ir 60° trikampiams sriegiams, kurių žingsnis yra iki 8,0 mm.

Kokias programas jis gali valdyti?

Vienas iš pagrindinių servo valdomų sriegių valcavimo pranašumų yra jo gebėjimas patenkinti skirtingus formavimo reikalavimus, tinkamai parinkus štampus ir konfigūruojant mašiną.

Įprastos apdorojimo galimybės apima:

• 55° ir 60° trikampiai sriegiai
• Sliekinių dantų profiliai
• Trapeciniai dantų profiliai
• Su rutuliniais varžtais susijusios valcavimo programos
• Krovimo operacijos
• Riedėjimo grioveliai
• Kitos pritaikytos dantų formos pagal inžinerinius brėžinius

Faktinės apdirbimo galimybės visada turi būti patvirtintos pagal ruošinio brėžinį, medžiagą, reikalingą sriegio profilį, štampavimo konstrukciją, skersmenį, žingsnį ir gamybos metodą. Tai ypač svarbu specializuotiems komponentams, kuriems standartiniai sriegio matmenys gali būti netaikomi.

Kokios naudos gali tikėtis gamintojai?

1. Labiau kontroliuojamas judesys

Servo varomi ritininiai velenai užtikrina koordinuotą judesio valdymą. Tai gali padėti gamintojams nustatyti pakartojamas apdorojimo sąlygas gaminant panašių komponentų partijas.

2. Lankstūs gamybos parametrai

10–60 aps./min. suklio sūkių diapazonas su bepakopiu reguliavimu leidžia reguliuoti gamybos parametrus pagal ruošinio ir formavimo reikalavimus.

3. Didelis formavimo pajėgumas

Maksimalus 30 tonų riedėjimo slėgis mašina skirta sudėtingiems šaltojo formavimo darbams. Riedėjimo jėgos ir servo valdomo judėjimo derinys suteikia pagrindą stabiliai gaminti tinkamo dydžio srieginius komponentus.

4. Keli apdorojimo parinktys

Gamintojams nebūtinai reikia atskiros įrangos kiekvienai dantų formavimo operacijai. Su tinkamais ritinėliais ir inžineriniu patvirtinimu viena platforma gali palaikyti įvairius profilius, įskaitant sriegius, raištelius ir riedėjimo griovelius.

5. Tinka pramoninei gamybai

Mašinos tvirta konstrukcija, 11 kW ritinėlių pavara, 5,5 kW tiekimo varomoji sistema ir apytiksliai 2100 × 1600 × 2100 mm plotas leidžia jį pritaikyti pramoninei gamybos aplinkai, kur svarbus įrangos stabilumas ir pakartojamumas.

Kaip pasirinkti tinkamą sriegio valcavimo mašiną?

Pasirinkus mašiną tik pagal maksimalų slėgį arba variklio galią, konfigūracija gali būti netinkama. Patikimesnis pirkimo procesas prasideda nuo faktinių komponentų reikalavimų.

1. Apibrėžkite ruošinio skersmenį:Patvirtinkite minimalų ir didžiausią ruošinio skersmenį, reikalingą gamybai.
2. Patvirtinkite sriegio žingsnį:Palyginkite reikiamą žingsnį su mašinos palaikomu diapazonu.
3. Nustatykite valcavimo metodą:Nuspręskite, ar tinkamas valcavimas į pašarą ar per tiekimą.
4. Patikrinkite sriegio geometriją:Standartiniams trikampiams sriegiams ir specializuotiems profiliams gali prireikti skirtingų štampų ir konfigūracijų.
5. Įvertinkite gamybos apimtį:Didelės apimties gamyba gali būti naudingesnė iš CNC valdymo ir automatinio šėrimo integravimo.
6. Peržiūrėkite mašinos matmenis:Užtikrinkite pakankamai vietos dirbtuvėms mašinai, operatoriaus prieigai, medžiagų tvarkymui ir priežiūrai.
7. Aptarkite brėžinį su gamintoju:Nestandartinių komponentų atveju techninis patvirtinimas prieš perkant gali sumažinti konfigūracijos riziką.

NERES yra Kinijos siūlų valcavimo mašinų, sriegių valcavimo štampų, sriegių įrankių ir susijusios įrangos gamintoja ir tiekėja. Jo produktų portfelyje taip pat yra automatinės CNC sriegių valcavimo staklės ir kiti sriegių formavimo sprendimai.

Kodėl mašinos konfigūracija yra svarbi gamybai?

Sriegio valcavimo efektyvumas priklauso ne tik nuo pačios mašinos. Ryšys tarp mašinos, valcavimo štampų, ruošinio medžiagos, ruošinio skersmens, tepimo, sriegio geometrijos ir apdirbimo parametrų lemia galutinį rezultatą.

Pavyzdžiui, tai pačiai mašinai gali prireikti skirtingų ritinėlių konstrukcijų, kai įprastinis trikampis sriegis keičiamas į specializuotą danties profilį. Panašiai, keičiant ruošinio medžiagą arba sriegio žingsnį, gali reikėti pakoreguoti parametrus.

Todėl profesionalus tiekėjas turėtų įvertinti komponento brėžinį prieš rekomenduodamas galutinę konfigūraciją. Šis į inžineriją orientuotas požiūris ypač naudingas pirkėjams, įsigyjantiems pritaikytas sriegių valcavimo mašinas iš Kinijos gamyklos.

NERES teigia, kad jos CNC sriegių valcavimo sprendimai gali būti pritaikyti pagal klientų poreikius ir teikia techninę pagalbą renkantis tinkamą įrangą.

Dažnai užduodami klausimai

Kas yra CNC servovariklio sriegio valcavimo mašina?

Tai CNC valdoma sriegių formavimo mašina, kuri naudoja servo variklius ritinėlių velenams valdyti ir tiekti. NERES NRS-25NC/NRS-15NC serija yra skirta sriegių valcavimui ir kitoms formavimo operacijoms, tokioms kaip griovelių raižymas ir valcavimas, priklausomai nuo ritinėlio konfigūracijos.

Kokį sriegio skersmenį gali apdoroti NERES mašina?

Paskelbtoje specifikacijoje nurodytas valcavimo sriegio išorinio skersmens diapazonas φ3–φ80 mm, o riedėjimo sriegio žingsnio diapazonas – 0,6–8,0 mm.

Koks didžiausias riedėjimo slėgis?

Didžiausias nurodytas riedėjimo slėgis yra 30 tonų. Faktinės apdirbimo sąlygos turėtų būti įvertintos pagal ruošinį, medžiagą, sriegio geometriją ir valcavimo štampus.

Ar ši mašina gali apdoroti specialius dantų profilius?

Taip. Gamintojo teigimu, mašina gali apdoroti sliekinius, trapecinius dantis, su rutuliniais sraigtais susijusius profilius, raižytas, riedėjimo griovelius ir kitas dantų formas, kai reikiama konfigūracija nustatoma pagal ruošinio brėžinį.

Ką turėčiau pateikti kreipiantis dėl citatos?

Norėdami gauti tikslią rekomendaciją, pirkėjai turėtų pateikti ruošinio brėžinį, medžiagą, ruošinio skersmenį, gatavo sriegio skersmenį, žingsnį, sriegio ilgį, reikiamą gamybos apimtį ir pageidaujamą valcavimo būdą. Šios detalės leidžia tiekėjui tiksliau įvertinti mašinos konfigūraciją ir tinkamus valcavimo štampus.

Išvada

CNC servomotorinė sriegių valcavimo mašina gali būti vertinga investicija gamintojams, ieškantiems kontroliuojamo formavimo, pakartotinio apdorojimo, lanksčių siūlų gamybos ir pramoninio lygio valcavimo pajėgumų. NERES NRS-25NC/NRS-15NC serija palaiko φ3–φ80 mm riedėjimo sriegių skersmenis, 0,6–8,0 mm žingsnius, bepakopį 10–60 aps./min suklio greitį ir iki 30 tonų riedėjimo slėgį.

Jei vertinate, ar mašina atitinka standartinius sriegius, specializuotus dantų profilius, raištelius ar kitus tikslumo formavimo reikalavimus, geriausias būdas yra suderinti mašinos konfigūraciją su faktiniais komponentų brėžiniais ir gamybos tikslais.Susisiekite su mumissu savo ruošinio specifikacijomis ir gamybos reikalavimais, kad aptartumėte tinkamą CNC servomotorinio sriegio valcavimo staklių sprendimą iš NERES.
