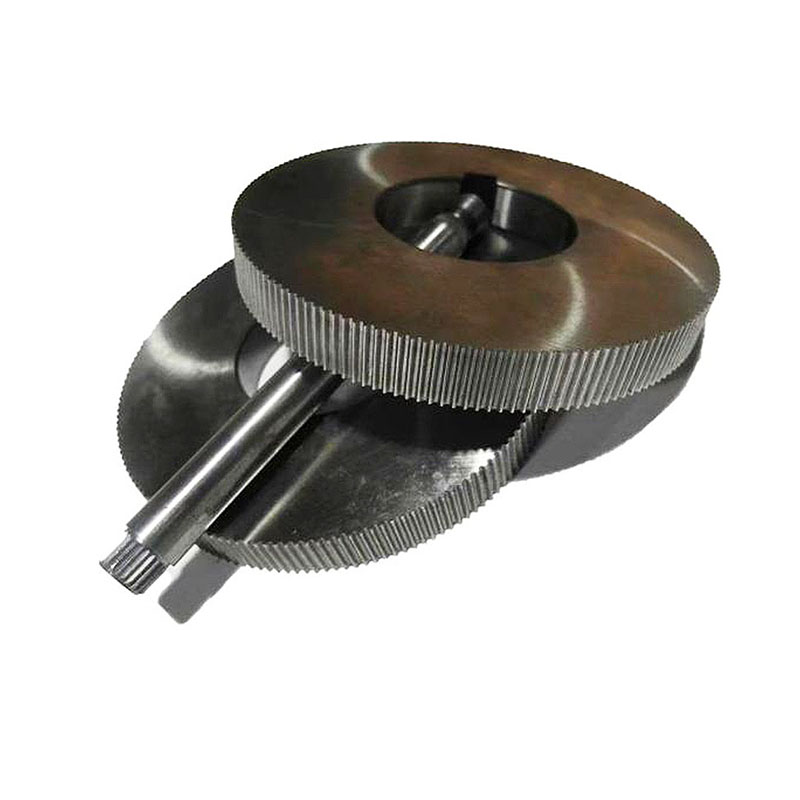

Spline Rolling Dies

Galite būti tikri, kad įsigysite NERES Spline Rolling Dies iš mūsų gamyklos ir mes pasiūlysime jums geriausią aptarnavimą po pardavimo ir pristatymą laiku. Sinusai ir dantukai dažniausiai naudojami sukimo momento perdavimo programoms, kurioms reikalingas tikslus derinimas su besijungiančiomis dalimis, o ne ritinėliai, kuriems paprastai nereikia tiksliai pritaikyti. Pusvelis, pavaros velenas, EV variklio velenas ir galios išėjimo velenas yra įprasti smailių ir dantytų komponentų tipai. Kietojo veleno spygliuočiai ir dantukai gali būti valcuoti ant Neres įrangos naudojant tiekimą su dviem formomis arba vienos kilpos valcavimo procesą. Naudojant tuščiavidurius velenus, gali būti naudojamas priverstinis valcavimo procesas su trimis formomis. Priverstinio tiekimo valcavimo procesas taip pat gali būti naudojamas ištisinio ilgio įduboms ir dantims ant kietų ir tuščiavidurių ašių gaminti naudojant dvi ar tris formas. Neres spline procesas gali pasiekti ANSI 5 (DIN 8) arba didesnį tikslumo toleranciją.

Spline raktas ir dantyta geometrija Splainas ir dantytos formos apibūdinamos evoliucine kontūro geometrija su viršutine plokštuma, šaknies plokštuma, slėgio kampu ir spindulio perėjimu su fiksuotu eilutės žingsniu. Įtvarai ir dantukai yra tiesūs (lygiagreti detalės ašiai) arba turi kreiptuvą (spiralinis kampas). Splainų slėgio kampai paprastai yra nuo 20 iki 37,5, o dantukų slėgio kampai paprastai yra nuo 25 iki 45. ANSI B92.1 ir B92.2M, ISO 4156, DIN 5480 ir 5481, SAEJ-500 ir JIS specifikacijos apibrėžia splindžių pramonės standartus. ir dantukai, naudojami visame pasaulyje. Svarbiausios įtvarų ir dantukų charakteristikos yra vielos dydžio ir tarpų tarp dantų tikslumas arba atskyrimo paklaida. Sinusai ir dantukai paprastai klasifikuojami pagal skersmens žingsnį, lygų bendram dantų skaičiui apskritime, padalytam iš grubaus išankstinio ritinėlio skersmens, arba modulį, lygų milimetro skersmeniui, padalijus iš dantų skaičiaus. Priklausomai nuo tolerancijos laipsnio, slėgio kampo ir danties geometrijos, gali būti naudojami Kinefac cilindriniai liejimo procesai su iki 2,5 juostomis ir įdubomis bei dantimis be blokinių dantų.
